[NUCLEO-F103RB] 보드 분석 : Power Supply

뉴클레오 보드에 전원을 인가해줄 수 있는 방법은 두 가지가 있다.



1. USB 포트 사용 (U5V)

2. 외부 전원 사용(VIN, E5V)



전원을 공급할 수 있는 외부 핀들은 총 세 가지가 있다.

• VIN : 7-12V
• E5V : 5V
• 3.3V on CN6 / CN7 : 3.3V









VIN, E5V핀을 이용해 보드에 전원을 공급해도 디버깅, 업로드는 가능 하지만 아래와 같은 절차를 따라야한다.



안 그러면 컴퓨터가 데미지 입거나 전원이 제대로 인가가 안될수도 있다네요

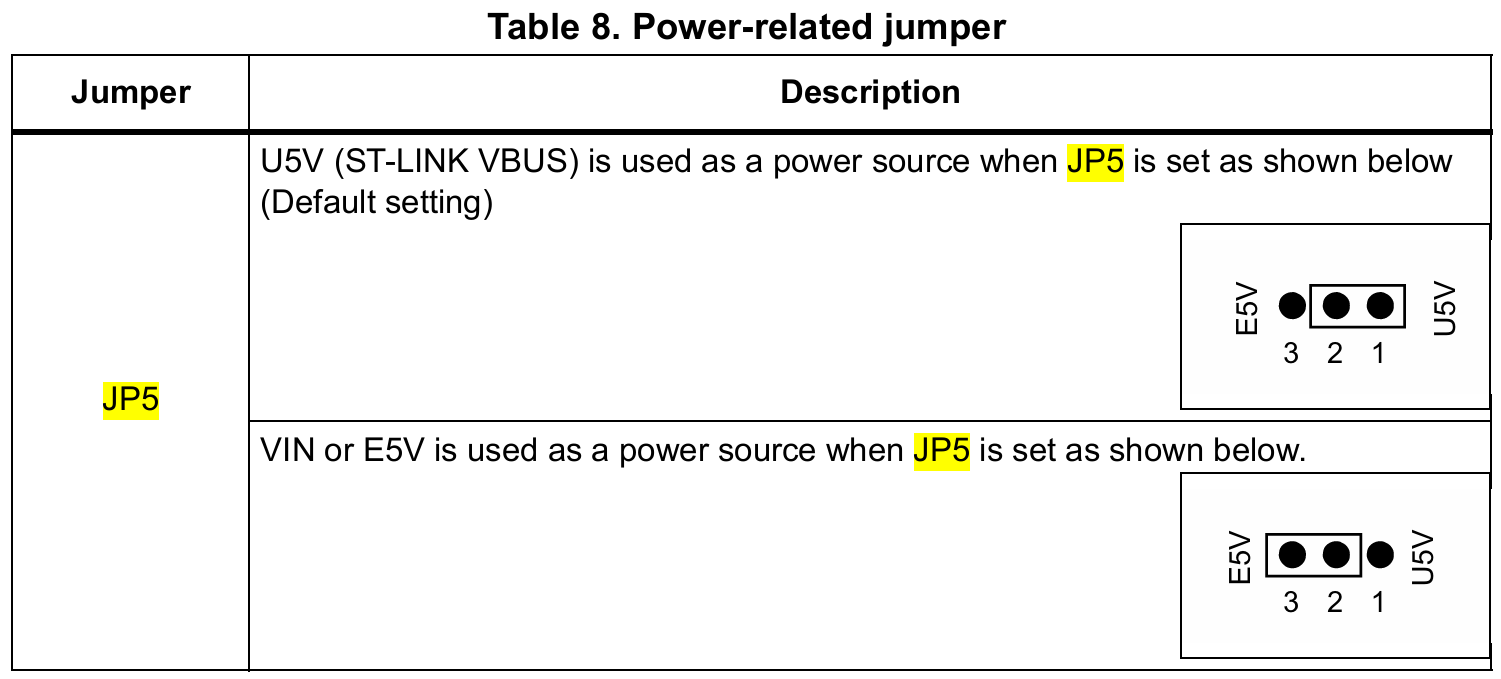

JP5를 사용해 PC USB에서 전원을 받을 지, 별도의 외부 전원에서 받을 지 선택할 수 있다





회로도를 다시 보면 JP5에 의해 USB전원(U5V)과 외부전원(VIN, E5V)이 선택된다.

외부 전원이 VIN에 공급되면 U3(5V 레귤레이터)를 통해 공급되고 U4(3.3V 레귤레이터)를 통해 공급된 전력은 JP6을 통해 MCU에 공급된다.



JP5 있는 곳

디폴트로 1,2번 핀에 점퍼가 연결되어있는 것을 확인할 수 있지만 이걸 뽑아버리면 보드가 죽어버린다 ㅜ





3.3V 핀들은 두 가지 구성이 가능한데

1. ST-LINK 파트가 없을 때(PCB cut)

2. SB2(3.3V regulator output)하고 SB12(NRST)가 OFF









USB가 VIN, E5V로 전원을 줄 때, CN6, CN7커넥터에 있는 3.3V과 5V핀들은 output으로 사용할 수 있다.
